iProbe7000系列

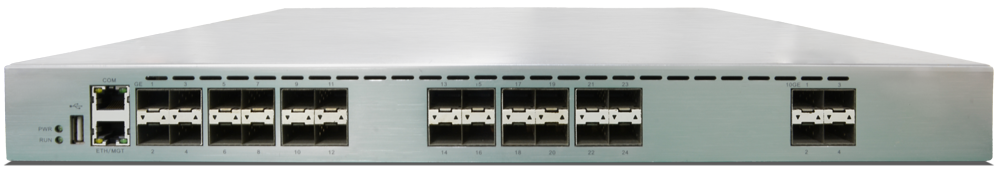

iProbe7028

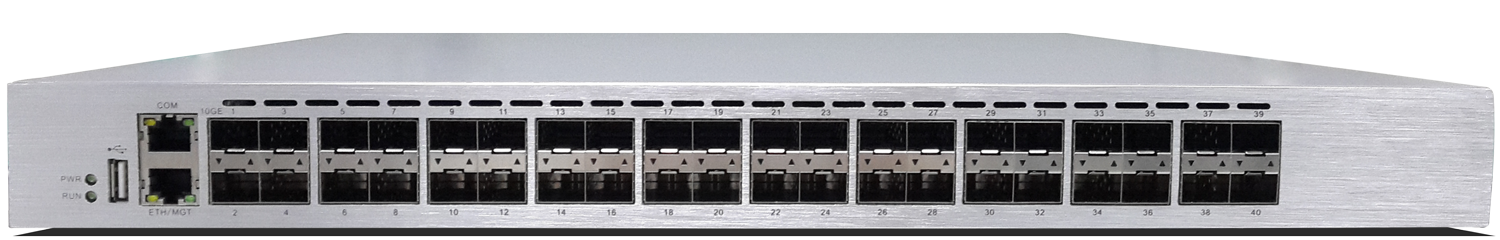

iProbe7040

产品特点

  • 全接口信令和业务一体化分析

    Probe7000系列产品针对移动核心网各主要接口的信令过程以及所承载的用户面业务过程进行分析和深度报文解析(DPI),在1U设备的空间里实现了信令分析、业务过程分析、报文深度解析及其关联合成的全部功能。通过生成各类业务的元数据(XDR)记录,支撑应用系统的网络运营者实现网络质量分析、业务质量分析、管道可视化、用户行为分析,投诉处理,业务精细化运营等各类分析场景和功能。

    iProbe7000系列全面支持2G/3G/4G移动核心网、WLAN和城域网的各种接口,既可以支持GPRS/UMTS/CDMA2000/LTE的各种信令解析,也可以支持MPLS、PP2P、GTP、GRE、IPoverIP、VLAN、PPPoE等隧道内的业务分析。

  • 完美支持第三方大数据分析应用

    iProbe7000系列支持APM(Application Performance Management应用性能管理)、KPI(Key Performance Indicator关键绩效指标法)、QoE(Quality of Experience用户体验质量)和UBA(User Behavior Analysis用户行为分析)四个维度多角度大数据分析处理,为用户业务提供更精准的服务。

    iProbe7000系列支持以原生接口或满足运营商规范要求的SDTP/TCP/FTP等接口协议来输出用户数据,提供给任何第三方应用开发大数据解决方案。

    iProbe7000系列支持基于业务的高精度分类存储原始流量或XDR信息,极大的兼容了第三方多种应用系统进行深度大数据挖掘;同时支持基于云架构的XDR信息汇总与呈现。

  • 超强性能和超低功耗

    iProbe7000系列充分利用MIPS多核CPU的协处理器单元,典型的网络流量分析功能,如:数据包完整性,数据解压缩、关键字匹配、会话管理等完全由硬件实现,得以保障在1U空间内提供40Gbps的超高的数据处理能力,并保证较低的系统功耗,保证了基于全量网络流量实时分析的大数据应用系统的部署变得简单易行。

产品信息

iProbe7000系列是中创腾锐基于对网络发展和运营商业务需求的理解,推出的大数据移动信令解析系统产品。产品基于业内领先的MIPS多核架构,提供对全量网络业务和信令的实时分析处理功能,它将超高端口密度、超强处理能力和超低运行功耗完美结合,通过网络用户可视化和业务可视化,改善网络质量,提升用户感知,强化信息安全。
iProbe7000系列采用自主研发的专门为信令解码与网络应用协议分析而设计的NPAS(Network Protocol Analysis System)操作系统,在提供高性能的用户识别能力和应用协议分析能力的基础上,结合“类自然化语言”的应用和内容特征定义,快速提供对新业务的识别。既能够识别传统互联网的超千种协议,又能识别移动互联网的各种新型应用,还能结合对移动核心网信令的智能关联分析,以详细的元数据记录(XDR)的方式,为各种大数据应用提供丰富的网络分析基础数据;帮助网络拥有者构建身份可识别、终端可定位、业务可感知、行为可分析的智能网络管道。

  • 功能特性

     功能特性

     功能特性描述

     输入支持

     支持的网络接口

     GPRS和UMTS: Gb/IuPS/Gn/Gi

     CDMA2000 1X/EVDO/eHRPD: RP/Pi/STa/S2a

     LTE FDD和TD-LTE: UU(软采)/X2(软采)/S1-MME/S1-U/S11/S3/S4/S5/S8/s10/S6a/SGs/SGi

     VoLTE: Gm/Mw

     WLAN和一般IP网络:TCP/IP,支持Radius关联用户身份

     支持的信令协议

     (可输出详细信令话单)

     GRPS: GMM/SM/BSSGP/SNDCP/GTP/RADIUS

     UMTS: RANAP/GTP

     CDMA2000 1X/EVDO/eHRPD:A10/A11/PMIPv6

     LTE FDD和TD-LTE: RRC/X2AP/S1AP/GTPv2/DIAMETER/SGSAP/EMM/ESM

     VoLTE:SIP

     支持的二层及

     隧道协议

     VLAN/MPLS/GTP/GRE/PPP/PPTP/L2TP/IPoverIP

     分析处理特性

     LTE信令解密

     可解密LTE S1-MME接口NAS消息;

     支持规范定义的全部三种加密算法(EEA1/EEA2/EEA3)

     移动网多接口

     用户信息关联回填

     经过多接口信令和用户面关联后,输出话单除业务自身信息外,可携带用户身份(imsi/msisdn/imei)和位置(LAC/TAC/ECI)

     移动网信令和

     业务的端到端分析

     支持对用户的在网信令和业务进行关联分析,得到包含网络用户身份、位置、触发应用及应用行为的详细话单

     移动网内用户的

     实时跟踪

     可配置用户手机号码、IMSI、在线IP对用户进行过滤跟踪,转发出指定用户当前发生的信令和业务报文

     DPI特性

     内置主流应用

     识别库(可扩展)

     内建主流应用识别库,支持多级业务分类,典型分类和应用举例:

     即时通信(如微信、QQ)/ 支付(如支付宝、手机钱包)/ 音乐(如QQ音乐、百度音乐、酷狗音乐盒)/ 视频(如优酷视频、土豆视频)/ 微博(如新浪微博、腾讯微博)/ 网络电话(如阿里通、易聊、skype)/ 邮箱 / 游戏 / P2P下载(如迅雷、电驴)/ 运营商自有业务(如彩信、手机报、掌上营业厅)/ 网页浏览 / HTTP下载 / 传统协议(如FTP、TELNET、DNS)

     开放规则扩展

     用户可自定义新规则,基于已开放语法描述的PDL语言

     规则库更新方式

     可运行时切换规则库,无需重启设备,数据无损

     输出话单特性

     移动网信令话单

     对支持的信令协议(参考-输入支持)都可输出话单;

     话单格式是参考运营商规范预定义的,例如LTE S1接口EMM话单,字段主要包含:过程开始   时间,过程类型(如Attach),过程结果/失败原因,imsi/手机号/guti/用户IP,TAC/ ECI,MME/eNodeB IP,等等。

     典型应用详单

     运营商自有应用:彩信、WAP上网

     传统应用:HTTP/DNS/FTP/SIP/邮件

     热门应用:微信、流媒体、P2P

     IP/TCP承载层

     统计话单

     支持IPv4/IPv6流量及分片统计

     支持TCP连接信息统计(握手);TCP每会话过程信息统计,包括字节数、报文数、重传、乱序、丢包等

     输出话单格式

     基于UDP的二进制编码私有标准

     中国移动SDTP标准

     IPFIX/Netflow标准

     输出策略

     支持话单的出口

     策略配置

     可配置决定从哪个端口输出哪些话单,并且支持输出端口间的负载均衡或复制

     支持报文的出口

     策略配置

     规则可基于用户(如手机号码)、应用协议(如应用类型qq音乐)、设备(如目标设备IP地址)对原始报文镜像、转发、丢弃

  • 规格参数

    产品型号

    iProbe7028

    iProbe7040

    iProbe7040D

    业务接口

    28x 10GE SFP+

    40x 10GE SFP+

    40x 10GE SFP+

    管理接口

    1x RS232 RJ45

    1x USB2.0

    1x FE RJ45

    存储接口

    2x SATA3.0 2.5寸硬盘(可选)

    CPU

    MIPS多核处理器

    MIPS多核处理器

    双路MIPS多核处理器

    外形尺寸

    440x532x44.4mm(宽x深x高)

    电气特性

    功耗典型160W,最大185W

    功耗典型160W,最大200W

    功耗典型210W,最大270W

    电源模块1+1冗余,支持热插拔,

    100~240V AC 或者 36~72V DC 输入

    工作环境

    工作温度:0~40℃

    相对湿度:5%~95%
