移动网信令关联分流方案

方案背景

伴随着LTE网络的部署及各种智能终端的普及，移动数据流量呈现出爆炸式的增长，这对移动网络管理和维护、业务质量监测、网络及业务安全监控、大数据分析及精细化运营等提出了严峻的挑战。通常，通过镜像、分光等接入手段，从移动网络中旁路并精确复制信令面数据和用户面数据，在经过了多台多种设备的汇聚之后，传输到采集设备上的各种信令面接口数据（如S1、S11、S6a、SGs等）和用户面数据（S1-U）混合在一起，一个省的用户少则几百万，多则几千万，混合数据量可以达到在几百Gbps甚至几个Tbps，而单台设备的处理性能是有限的，如何将这些用户信令面数据和用户面数据进行完整性的分流，是信令处理领域的一个难题。
为此，中创腾锐提出一种基于专利技术的LTE信令分流方法，该方法基于定制化的网元自学习功能，分离出属于不同网元的完整的信令面流量和用户面流量，将同一个用户的各接口数据发下到一台设备上，保证了各接口间的关联，并根据后端设备的数目和处理能力，进行灵活的分流，实现大数据变成“小数据”，从而解决了运营商集中混合大数据接入监控面临的技术瓶颈，提高了处理效率，节约了成本，同时方便了流量的扩容，即使流量迅猛增长，也可以灵活应对。

方案特点

专利技术的信令解析分流方法

采用专利的信令分流方法，基于定制化的网元自学习功能，分离出属于不同网元的完整的信令面流量和用户面流量，将同一个用户的各接口数据发下到同一台后端设备上进行解析和关联，解决了移动互联网混合流量接入面临的技术瓶颈。

可定制化的关联打标信息和打标位置

可根据后端监控设备需求，灵活的将信令面解析到的关键信息打标到用户面数据的指定位置，并可以设置策略根据打标信息对用户数据进行过滤以后分流输出给后端监控设备。

盒式设备与ATCA机框式双部署方案

针对移动互联网混合流量关联分流场景，提供盒式设备和ATCA设备的两种部署方案。ATCA设备在单机性能、可靠性和易管理等方面具备优势，而盒式设备在性价比、可扩展性和长效性等方面具有优势，用户可灵活选择部署方案。

良好的系统扩展性

可满足移动互联网大流量的同源同宿分流需求，对于超过单机处理能力的同源同宿分流需求，可以通过级联组网方式扩展，最多可以实现高达Pbps的同源同宿分流方案扩展需求，从而保证该系统具有灵活的升级和扩展能力。

方案简介

基于上述专利技术架构，中创腾锐SpekFabric12000系列智能分析与监控交换机单机箱可以实现最大1.2Tbps的混合流量的关联分流能力，如果混合接入流量超过1.2Tbps，SpekFabric12000支持双机箱级联组网模式，两个机箱通过交换板上的多个100GE接口进行级联，各机箱内槽位号统一编号，逻辑上相当于在一个机箱中，双机箱级联组网模式下最大支持2.4Tbps的混合流量的关联分流能力。基本可以满足现阶段各省级节点部署的流量需求，另外还可以通过外置交换平台支持3机箱以上的级联部署方案，满足流量增长情况下平滑扩容的需要。

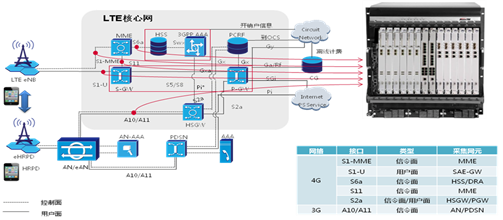

中创腾锐Tbps级运营商混合流量关联分流在移动/联通、电信网络环境下的部署方案如图所示：

移动/联通网络部署模式

电信网络部署模式

首先，该技术先基于定制化的网元自学习功能，分离出属于不同网元的完整的信令面流量和用户面流量，将同一个用户的各接口数据发下到一台设备上，保证了各接口间的关联，从而解决了运营商集中混合大数据接入监控面临的技术瓶颈。
进而对信令面信息进行解析，并将信令面解析到的关键信息打标到用户面数据的指定位置，之后可以依据打标信息进行分流过滤。打标的主要信息包括：MSISDN、IMSI、IMEI、ECGI、TAI、UE IP等字段，用户可以设置策略根据打标信息对用户数据进行分流。
